Arduino Touch Screen


testo

In questa pagina vi spiegherò come interfacciare un arduino qualsiasi ad un touch screen RESISTIVO. ci serviranno:

– Un arduino

arduino_uno_large comp

– Un connettorino per il touch screen

connector ds

– Un touchscreen

nintendo-ds-touch-screen-500x500

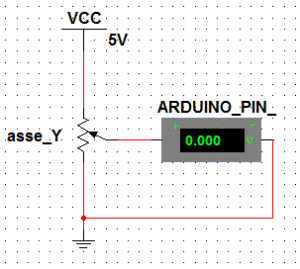

L’adattatore di colore rosso ci servirà a collegare i pin del touch con quelli di arduino. La logica di funzionamento del touch è molto semplice, esso può essere rappresentato come un insieme di 2 potenziometri.

ASSE_X ASSE_Y

Quando eserciterete una pressione sul touch esso farà variare i valori di questi due componenti,

e per sapere con precisione il punto in cui verrà applicata questa forza ci basterà sapere il valore di X ed Y.

Una volta fatto ciò intersecheremo questi due risultati che ci forniranno il punto di contatto.

    Collegamenti:

   arduino pin A0 (14) collegato ad Y1

    arduino pin A1 (15) collegato ad X2

    arduino pin A2 (16) collegato ad Y2

    arduino pin A3 (17) collegato ad X1

Nel programma i valori di X ed Y saranno in millimetri

X   =    0 mm – 500 mm

Y   =    0 mm – 650 mm

Per Scaricare il programma clicca qui:
